压力测试系统

疲劳测试系统

上线日期:2016-05-24 产品热度: 产品分类:压力测试系统

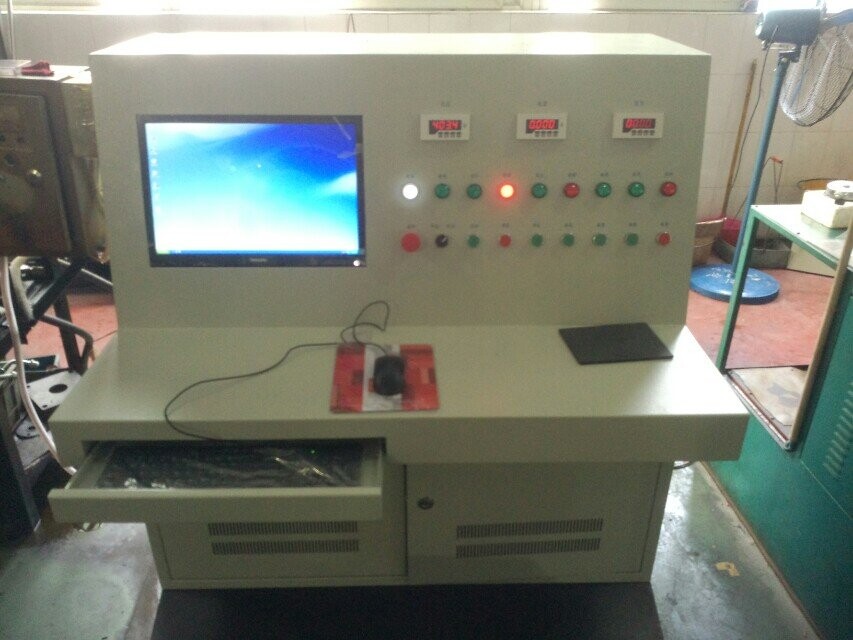

疲劳测试系统图片1

 设备范围:

气瓶疲劳测试系统主要用于气瓶、复合气瓶、钢瓶等设备的脉冲试验。该试验台作为脉冲压力下疲劳寿命的主要设备,对保证其质量和提高其可靠性有重要作用。可对试验压力,试验温度,试验次数等进行控制。可对异常情况自动处理,试验完毕后可以打印试验报告。

 设备构成及操作流程:
1.钢琴式操作台工业级计算机、打印机、UPS电源、三菱、西门子等可编控制器、计算机控制试压软件、显示仪表、高精度压力变送器、设备配电系统等。可进行实时检测数据与曲线的监控、记录和打印,真实有效地反映用户的检测过程。本测试系统、可与任何泵型或附件配套,实现远距离操作、自动记录和输出试压报告功能。

2.根据试验操作规程做好容器疲劳试验前的各项准备工作。

=>在操作台上选择手动或自动控制旋钮,在计算机操作界面上设置好各项试验目标参数。

=>选择手动时,启动高压泵,高压泵运行指示灯亮,高压泵泵端卸荷阀通电关闭,当系统内的压力达到试验压力时,高压泵泵端卸荷阀断电打开,卸除高压泵输出压力,容器卸荷阀处于通电关闭状态。

=>选择手动时,当保压时间达到设定值以后,打开容器卸荷阀(容器卸荷阀处于断电状态),卸除试验容器内的压力,当试验容器内的压力卸压到设定下限值时,容器卸荷阀关闭(容器卸荷阀处于通电状态)。

=>当选择自动时,高压泵启动,高压泵运行指示灯亮,高压泵泵端卸荷阀通电关闭,当试验容器内的压力达到设定值时(在测试范围内可任意设定),高压泵可以选择停机或不停机,高压泵泵端卸荷阀断电打开,卸除高压泵的输出压力。

=>当保压时间达到设定值以后,容器卸荷阀断电打开,卸除试验容器内的压力,当试验容器内的压力卸压到设定下限值时,容器卸荷阀自动关闭(容器卸荷阀处于通电状态),完成一次压力测试工作。

=>假如要进行疲劳试验工作的话,高压泵泵端卸荷阀、容器卸荷阀会根据设置好的目标参数反复动作,并实时显示工作压力、压力曲线、时间、工作状态,并记录试验次数和累计试验时间。

=>完成试验工作以后,可以打印出检测报告(曲线)。
