井下工具压力测试系统

上线日期:2016-05-24 产品热度: 产品分类:首页产品

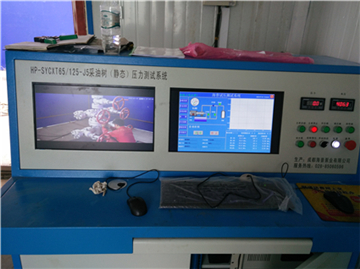

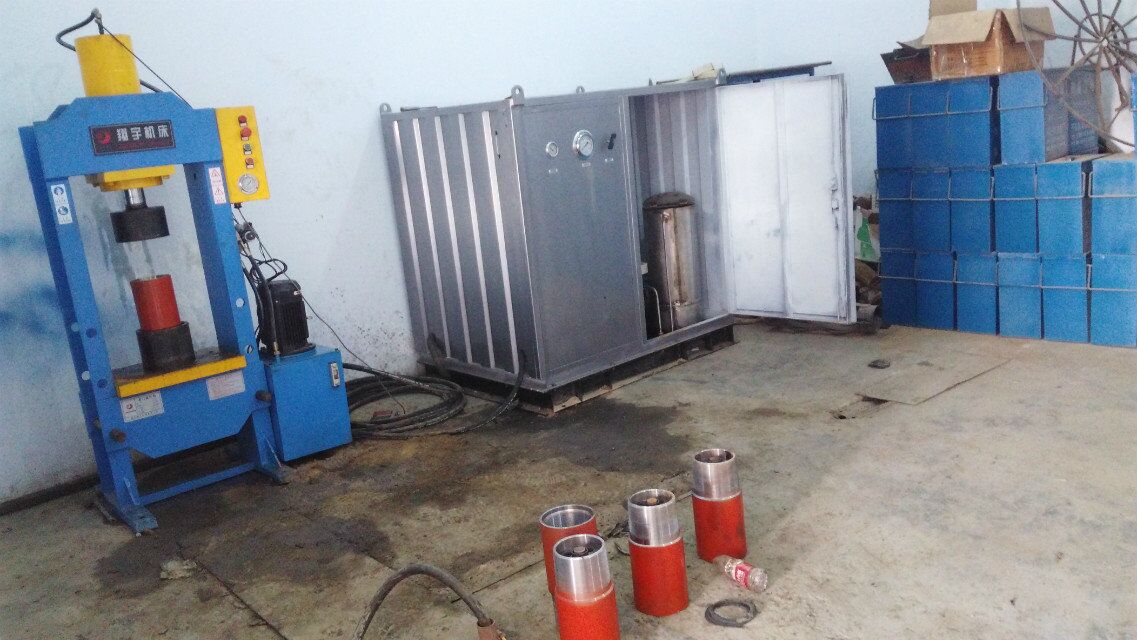

井下工具压力测试系统图片1 井下工具压力测试系统图片2

  井下工具压力测试系统用于石油行业各类井下工具自动压力检测. 由计算机控制系统、压力自控系统、试压泵三部分组成,可以实现0-100Mpa高压、100-400Mpa超高压压力测试的自动控制其中压力自控系统与电动试压泵脱离计算机控制系统后都可独立进行试压试验,其中计算机控制系统、压力自控系统可与任何泵型或附件配套,实现远距离操作、自动记录和输出试压报告功能。

1.井下工具压力测试系统构成:
钢琴式操作台工业级计算机、打印机、UPS电源、三菱、西门子等可编控制器、计算机控制试压软件、显示仪表、高精度压力变送器、设备配电系统等。可进行实时检测数据与曲线的监控、记录和打印,真实有效地反映用户的检测过程。
 2.计算机控制软件
      软件界面及控制内容有甲方提出要求,乙方完成功能,并提供软件永久升级服务。

      安全保护
      超压保护装置;被试管路卸压安全保护;系统限压安全保护。
 3、设备的功能及技术要求
      a)静压试验;
      b)爆破试验;
      c)压力无级调节,靠计算机程序控制;试压泵本身的一些硬件功能包括:开始暂停卸压手动调压等;
      d)卸压安全保护;远程靠电磁阀,不须远程的通过试压泵的卸压阀卸压;
      e)试验程序及参数预输入功能,试验程序可通过输入相应零件图号即可自动跳出该图号零件试验参数及试验工艺程序,按照零件设定典型的试验程序有:
      Ø     恒速升压直至爆破;
      Ø     恒速升压保压恒速升压直至爆破;
      Ø     恒速升压保压泄压
      Ø     恒速升压保压恒速升压保压恒速升压直至爆破;
      Ø     多段恒速升压保压试验过程(可程序选择阶段0-10段)--恒速升压直至爆破;
      f)试验过程中,可选择进行压力补偿;试验过程中,当未选择进行压力补偿时,保压时间过后,如果即时压力与保压压力的压降超出一定范围(范围能够设置),这时伴随若干蜂鸣声,就会跳出对话框有:继续试验;压力补偿;卸压,三个选项供试验者选择。
      g)软件的使用者有各自的帐户和密码。
      h)实现计算机控制功能,可以自动充水排气、保压,能达到以下功能:
      i)出现紧急停机,能够手动泄除试样及设备内部压力。
      j)升压速度:可调,能保持恒定。
      k)能方便的对压力表及压力传感器进行检定,提供其校准方法、规程,配0.25级指针式压力表;压力表与计算机显示的压力值误差为3之内。
      l)计算机控制的同时具有手动控制功能。两者的控制能力和精确度保持一致。
      m)本设备的显示精度,可根据用户需要设置小数点位数(0-3位)

 4、软件操作界面说明:
      计算机控制软件按照甲方自定义界面及功能编制。
      自定义界面指示见附页,以调试时双方最终沟通需方认可的界面为准。
