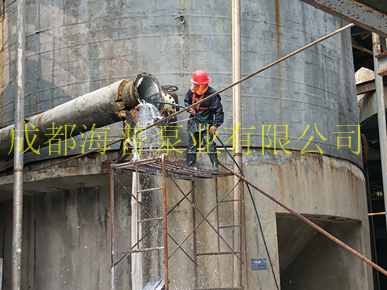

四川和邦生物化工管道高压水清洗应用

上线日期:2018-07-01 产品热度: 产品分类:案例展示

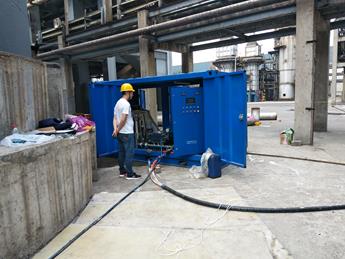

四川和邦生物化工管道高压水清洗应用图片1 四川和邦生物化工管道高压水清洗应用图片2 四川和邦生物化工管道高压水清洗应用图片3 四川和邦生物化工管道高压水清洗应用图片4 四川和邦生物化工管道高压水清洗应用图片5 四川和邦生物化工管道高压水清洗应用图片6 四川和邦生物化工管道高压水清洗应用图片7 四川和邦生物化工管道高压水清洗应用图片8

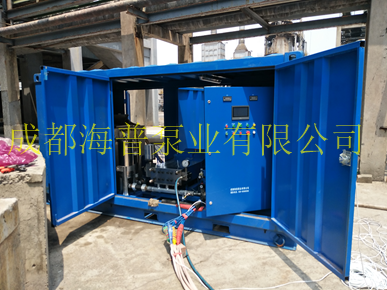

设备名称:高压水清洗机

设备特点:

主要技术参数:

  a、驱动总功率160Kw、380V;

  b、最高工作压力:120Mpa;

  c、流量6000L/h;

  d、工作介质:清洁的常温水;

  e、传感器精度:±0.5% F.S;

  f、高压泵技术参数:最高输出压力120Mpa、输出流量70L/min、最大功率160Kw;

  g、不锈钢袋式过滤装置:过滤精度150目,配2只过滤袋。

清洗装置的主要组成部件及特点:

    本清洗装置主要由电气控制系统、高压泵、精密气动压力调压阀、压力传感器、压力表、高压软管、进水过滤装置、清洗喷枪等组成。

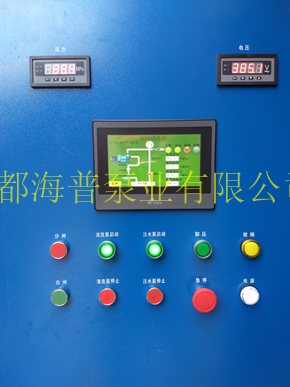

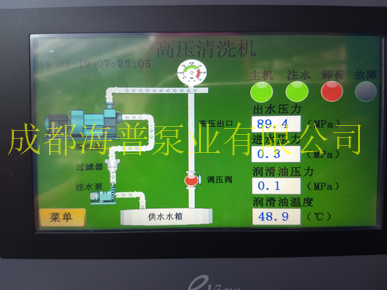

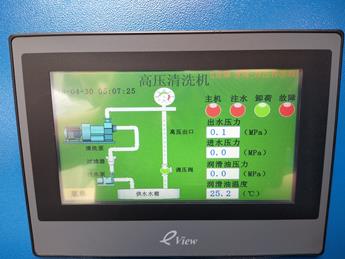

a、电气控制系统是由PLC逻辑控制器、通讯模块、电气控制元件等组成,该系统可以实现远距离操作,保障了清洗过程中的安全性、可靠性。该系统还具有手动、自动、急停、超压或低压报警、自动卸荷等功能。

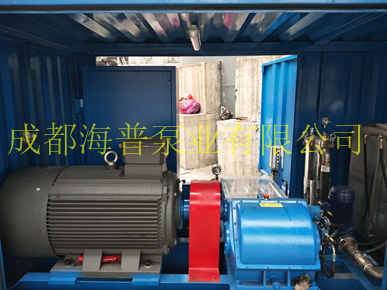

b、高压清洗泵:型号3DSY70/120,技术参数:最高输出压力120Mpa、流量70L/min、功率160Kw、高压泵采用齿轮传动、电机配国产电机。

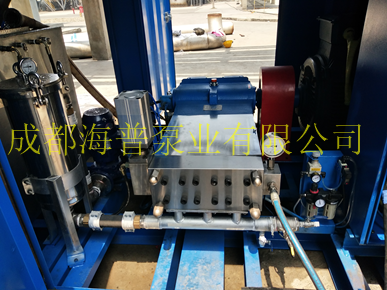

高压动力源系统采用三柱塞往复泵,该泵往复次数低,运行平稳,压力波动小,进水采用“T”字缸体、进水采用平板阀、出水采用锥阀结构,维修简便,使用寿命长,特别是柱塞密封采用弹簧自动复位技术,能自动调节柱塞密封和柱塞之间的间隙,进一步提高了密封和柱塞的使用寿命,其次软密封采用美国杜邦公司生产的尼龙盘根,比一般的材料使用寿命更长。

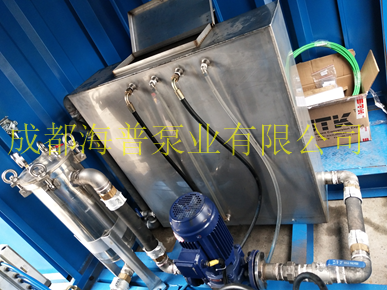

c、高压泵润滑系统:该系统油强制油泵、粗过滤、精过滤、冷油器等组成,强制油泵将高压泵内的润滑油通过粗过滤吸入,加压以后通过冷油器降温,然后经过精过滤润滑曲轴,传动轴承等部位。一是可以提高高压泵的曲轴、轴瓦以及传动轴承的使用寿命;二是高压泵可以长时间工作,不会导致油温过高而停机。

d、精密气动调压阀:该阀由节流阀、倍力气缸,精密气压调节阀、亚德客电磁阀,气泵等组成。工作原理:倍力气缸与节流阀连接在一起,倍力气缸做上下运动时,推动节流阀阀杆做上下运动,进而打开或者关闭节流调压阀,控制高压泵的输出流量。工作流程:当气泵输出气源至精密气压调节阀上,通过调节精密气压调节阀的输出压力,使气缸输出的作用力达到节流阀节流时需要的工作作用力,进而控制节流阀的开关大小,从而控制高压泵的输出流量大小, 就是控制高压泵的输出压力的大小。该阀具有控制精度高,稳定性强。外加电磁阀配置的话,可以远程控制倍力气缸的动作,远程打开或者关闭节流调压阀。当出现意外情况下,电气控制系统给出一个信号,倍力气缸全程打开,紧急卸除高压泵的输出压力,避免意外事情的发生。

e、不锈钢进口过滤器:提高介质的清洁度,提高泵及各种阀的寿命。
