新疆鲁通新材料玻璃钢管动态试压系统

上线日期:2017-09-10 产品热度: 产品分类:案例展示

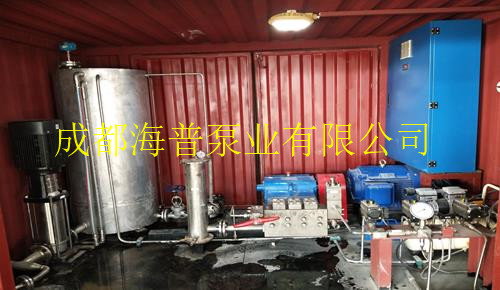

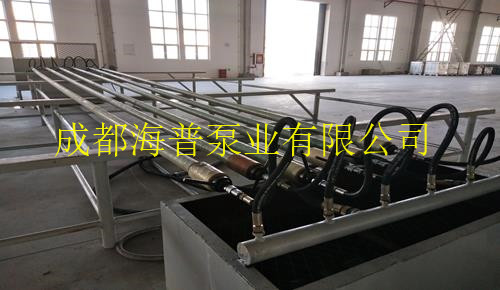

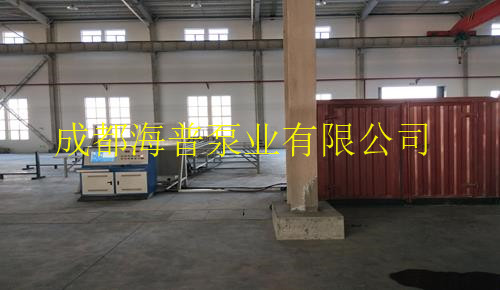

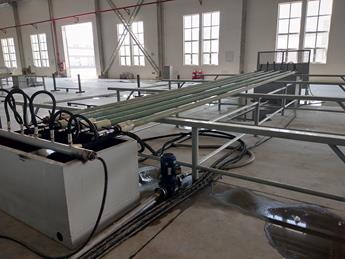

新疆鲁通新材料玻璃钢管动态试压系统图片1 新疆鲁通新材料玻璃钢管动态试压系统图片2 新疆鲁通新材料玻璃钢管动态试压系统图片3 新疆鲁通新材料玻璃钢管动态试压系统图片4

玻璃钢管道压力测试装置技术要求

一、综述

1.静水压测试具备全自动升压、保压、卸压。

2.具有数据记录,曲线报表打印,测试参数设置和多种可选功能。以提高检测效率和质量,满足美国石油学会API的各项检测要求。

3.测试管道参数:直径:DN40~200,长度8~9.2米。管道为螺纹连接,泄露时仍可继续打压。

4.试压参数:

试压泵压力不低于60Mpa,流量1500L/h,功率30KW。

保压时间2min~10min

压力测试精度:±0.5%;

一次打压管道根数:1~6根,根数可任意选择。

介质:清水,温度1-40C°

5. 压力测试系统配置有:

①三柱塞高压泵用于打压,注水泵用于上水。

②自动控制执行机构及仪表阀门。低压注水泵注满水阀门自动切换高压泵加压。

③微机测试系统

④视频监控系统

二、压力测试系统具备的具体功能

(1)具有人工加压或自动加压功能。

(2)压力测试范围内可分段设置1-10段(自动加压、保压、卸压等)试验程序,加压时控制系统将自动升压、停机、保压及根据用户设定值进行分段卸荷(也可不卸荷)操作,并具有“设定值修正”功能。

(3)系统具有自动卸荷功能:

(4)试压过程中预设的保压时间可自由设定(单位:分钟)。

(5)能够打印、储存、查询整个试验过程数据曲线或表格。

(6)具备实时压力数据显示、曲线显示、时间显示、设备工作状态显示、故障显示等。

(7)微机压力控制系统:系统控制采用中文窗口界面操作,显示测压流程示意图。

(8)系统具有压力设定、标定、软件零位修正功能。

(9)具有手动、自动操作功能,实现加压、卸荷、急停及停止操作。在操作台面上应设有急停操作安全按钮。

(10)具有系统超压、故障状态反馈等状态的报警功能(系统超压时,卸荷阀开启使压力降到设定值)。

(11)具有“压力变化允许值”设置功能,以便对被测容器在保压阶段泄漏状况作出自动判别(是否满足API的测试要求)。
